API610防爆型石化臥式中開泵

水泵介紹：

API防爆型石化臥式中開泵是為了滿足我國石油化工裝置現代化建設的需要，結合德國KSB公司和美國IR公司臥式雙吸泵技術，完全按照API610標準設計生產的石油化工流程泵。

應用范圍：化工、制藥、石油、冶金、冶煉、電力、電鍍、染料、農藥、造紙、食品、紡織、自來水廠、灌溉、排水泵站、工業供水系統、空調系統、消防系統、船舶工業等行業；

流量Q：20-7000m3/h，揚程H：7-300m；

水泵材質：HT200、HT250、QT600、ZG、304、316、316L、317L、904L、CD4-MCu；

常見型號：API610；

進口口徑：80-500mm，出口口徑：80-500mm；

工作壓力：5MPa，工作溫度：400℃；

水泵說明書下載

【性能特點】

            國家實用新型技術

            美國先進水力模型

            三元流理論/三維軟件設計

            制造/加工/鑄造/蝸殼

【工作原理】

● API610防爆型石化臥式中開泵概述：

API防爆型石油化工中開泵是為了滿足我國石油化工裝置現代化建設的需要，結合德國KSB公司和美國IR公司雙吸泵技術，完全按照API610標準設計生產的石油化工流程泵，專用于原油、成品油、化工原料、中間產品和成品輸送。具有可靠性高、使用壽命長、效率高等顯著特點。

● API610防爆型石化臥式中開泵性能參數：

泵出口直徑 DN：80-500

流量 Q ：20-7000m3/h

揚程 H ：7-300m

工作溫度 T ：-200℃-400℃

固體顆粒 ≤80mg/L

工作許用壓力 ≤5Mpa

● API610防爆型石化臥式中開泵型號描述：

例：API 250-450A-J

API:石油化工流程泵

250：泵出口直徑

450：標準葉輪直徑

A：泵葉輪外徑的改變（最大直徑時不表示）

J：泵轉速改變（原轉速時不表示）

4、配套方案及適應場合

在沒有特殊要求下，我們嚴格按照API610標準，對過流部件采取各種材質組合，以適應不同的介質條件，確保安全、可靠、經濟運行。詳見主要零件材質表。

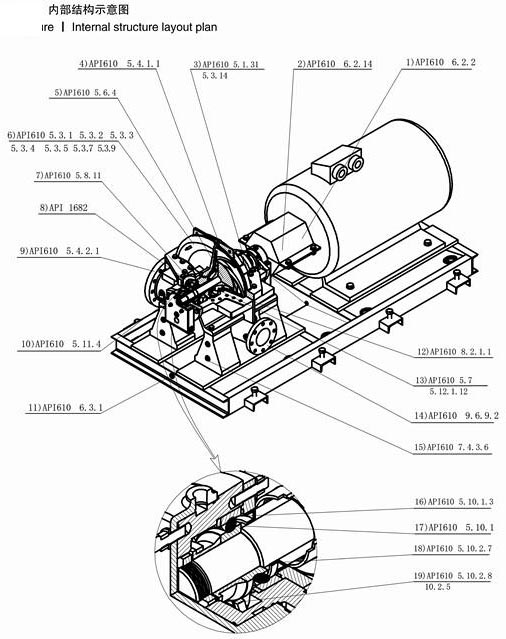

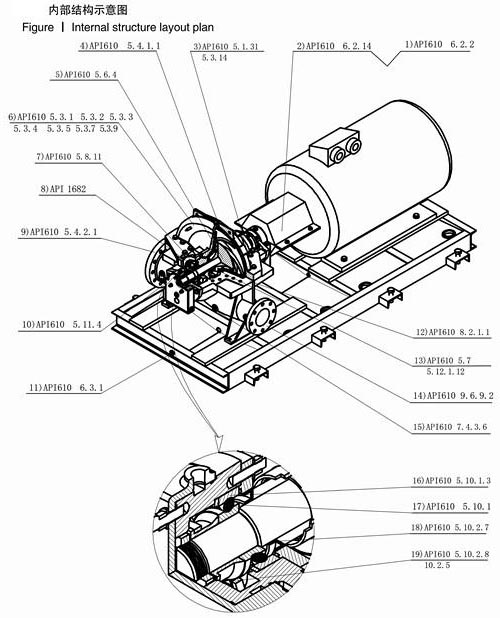

一般結構

中間支撐結構

【配件選擇】

1、中國標準GB, HG和德國標準DIN； 2、美國標準ANSI, ASME； 3、日本標準JIS；	1、鑄鋼；2、不銹鋼; 3、鑄鐵； 4、銅合金;
1、機械密封(含平衡型單端面、雙端面密封)； 2、填料密封；	1、根據用戶的要求和泵的技術條件，可提供； 2、滾動和滾動軸承；
1、彈性柱銷式聯軸器； 2、金屬膜片式聯軸器； 3、爪形聯軸器； 4、梅花形聯軸器；	1、鑄造型和鋼焊接結構任選； 2、帶集液槽的結構可選； 3、獨立底座； 4、公共底座；
